一、概述

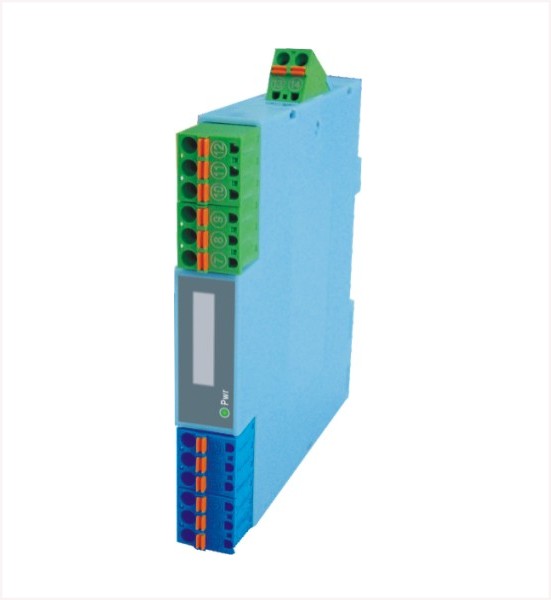

● LU-AB22安全柵將直流信號轉換成隔離的標準過程信號，并且限制危險能量從本安端子竄入到危險場所。
● 兩個獨立的輸入、輸出通道，每一通道的“輸入—輸出—電源”三者磁隔離。
二、技術參數
●危險區(qū)信號
通道1：
輸入電流時 輸入范圍：4～20mA、0-20mA、0-10mA
配電電壓：≥16VDC
輸入電阻：內置輸入電阻器50Ω
輸入電壓時 輸入范圍：1～5V、0-5V、0-10V
輸入阻抗：≥500KΩ
通道2：
輸出電流時 輸出范圍：4～20mA
允許負載：≤750Ω
●安全區(qū)信號
通道1：
輸出電流時 輸出范圍：4～20mA、0-20mA、0-10mA
允許負載：≤350Ω
輸出電壓時 輸出范圍：1～5V、0-5V、0-10V
輸出阻抗：≤500Ω
通道2：
輸入電流時 輸入范圍：4～20mA
輸入電阻：50Ω
●本質安全參數
防爆標志： [Exia]ⅡC
高電壓Um： 250V
高輸出電壓Uo： 28V
大輸出電流Io： 93mA
大外部電感Lo： 2.4mH
大外部電容Co： 0.05µF
● 環(huán)境參數
供 電 電 源：20-30VDC
紋波系數10%P-P 以下約5W
電源顯示燈：綠色LED 、電源供電時亮燈
使用溫度范圍：-20~ +60℃
使用濕度范圍：0 ~ 95%RH （無冷凝）
● 綜合技術參數
標準精度：±0.1%
溫度漂移：±0.015%/℃
響應時間：≤10mS
絕緣電阻：輸入-輸出-電源間2.5KV，1min，50HZ
隔離強度：輸入-輸出-電源間≥100MΩ/500VDC
負載電阻變化的影響：±0.1%/250Ω（電流輸出時）
±0.1%（電壓輸出時） 上電穩(wěn)定時間：≤3s
